料架名称：右后纵梁本体（MEMBER ASY RR FLR CLOSING ）rack definition | |||
零件号 base | / | 料架图片 rack photo | 零件图片 component photo |
料架编号 rack code | CFR101001 |
|
|
外型尺寸（mm）rack dimensions | 1950X1150X1150 | ||
包装数量 quantity of packaging | 6 | ||
料架属性 rack type | 新制（new） | ||
取件方式 operation | 吊具(spreader) | ||
零件尺寸（mm）part dimensions | 1592X484X481 | ||
包装重量（kg）packing weight | 205 | ||
定位材料 position type | 不锈钢板(1Cr18Ni9) | ||
料架名称：中地板本体（PAN RR FLR FRT）rack definition | |||
零件号 base | / | 料架图片 rack photo | 零件图片 component photo |
料架编号rack code | CFR101002 |
|
|
外型尺寸（mm） rack dimensions | 1800X1100X1130 | ||
包装数量 quantity of packaging | 60 | ||
料架属性 rack type | 新制（new） | ||
取件方式 operation | 人工（manual) | ||
零件尺寸（mm）part dimensions | 1518X665X167 | ||
包装重量（kg）packing weight | 250 | ||
定位材料 position type | 不锈钢板(1Cr18Ni9) | ||

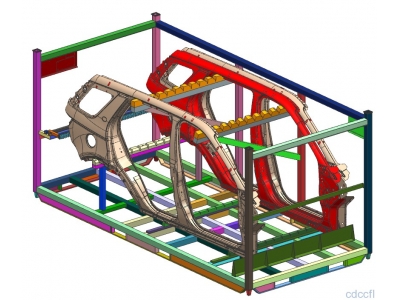

料架名称：左侧围外板 （PNL BDY SD LH）rack definition | |||
零件号 base | / | 料架图片 rack photo | 零件图片 component photo |
料架编号 rack code | CFR101003 |
|
|
外型尺寸（mm） rack dimensions | 3600X1680X1680 | ||
包装数量 quantity of packaging | 12 | ||
料架属性 rack type | 沿用（old） | ||
取件方式 operation | 人工（manual) | ||
零件尺寸（mm）part dimensions | 3294X430X1380 | ||
包装重量（kg）packing weight | 480 | ||
定位材料 position type | 聚氨酯（PU） | ||
料架名称：右前门外板 （PNL DR O/S）rack definition | |||
零件号 base | / | 料架图片 rack photo | 零件图片 component photo |
料架编号rack code | CFR101004 |
|
|
外型尺寸（mm） rack dimensions | 2250X1300X1200 | ||
包装数量 quantity of packaging | 30 | ||
料架属性 rack type | 沿用（old） | ||
取件方式 operation | 人工（manual) | ||
零件尺寸（mm）part dimensions | 1127X110X853 | ||
包装重量（kg）packing weight | 323 | ||
定位材料 position type | 聚氨酯（PU） 不锈钢板(1Cr18Ni9) | ||
